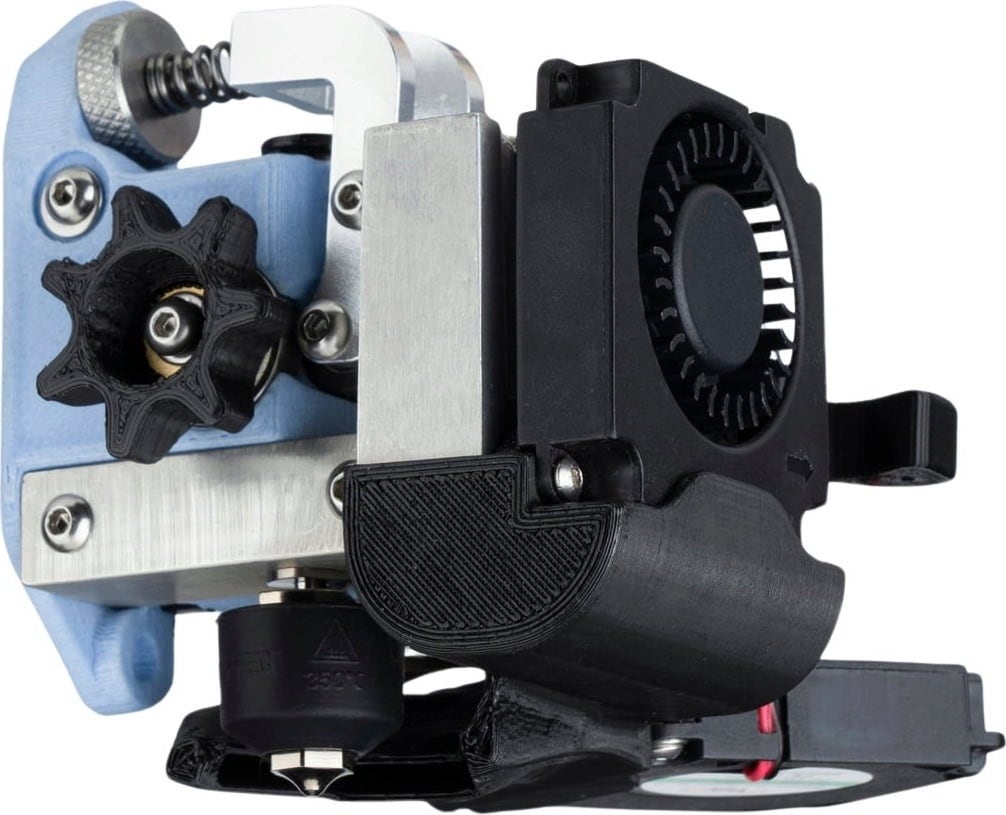

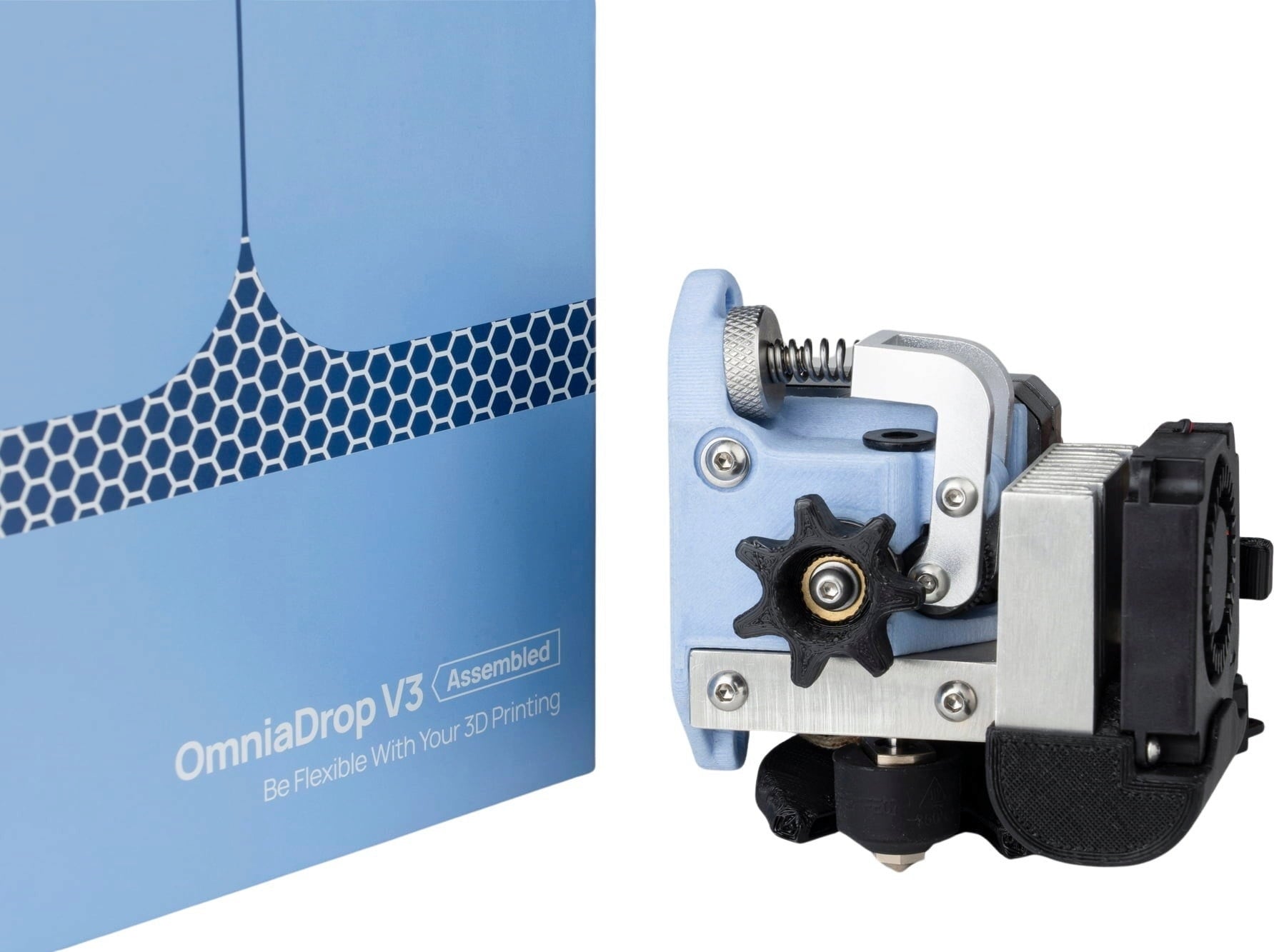

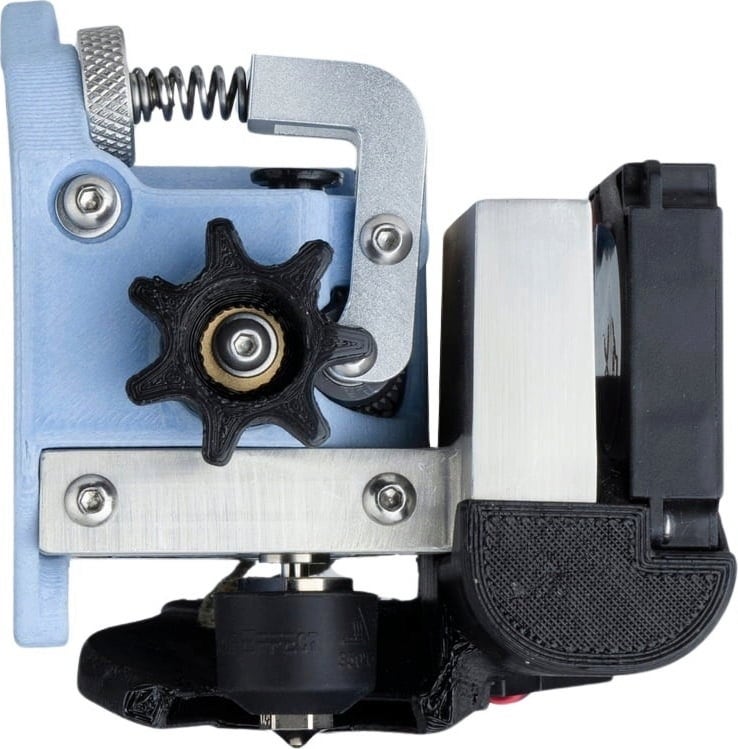

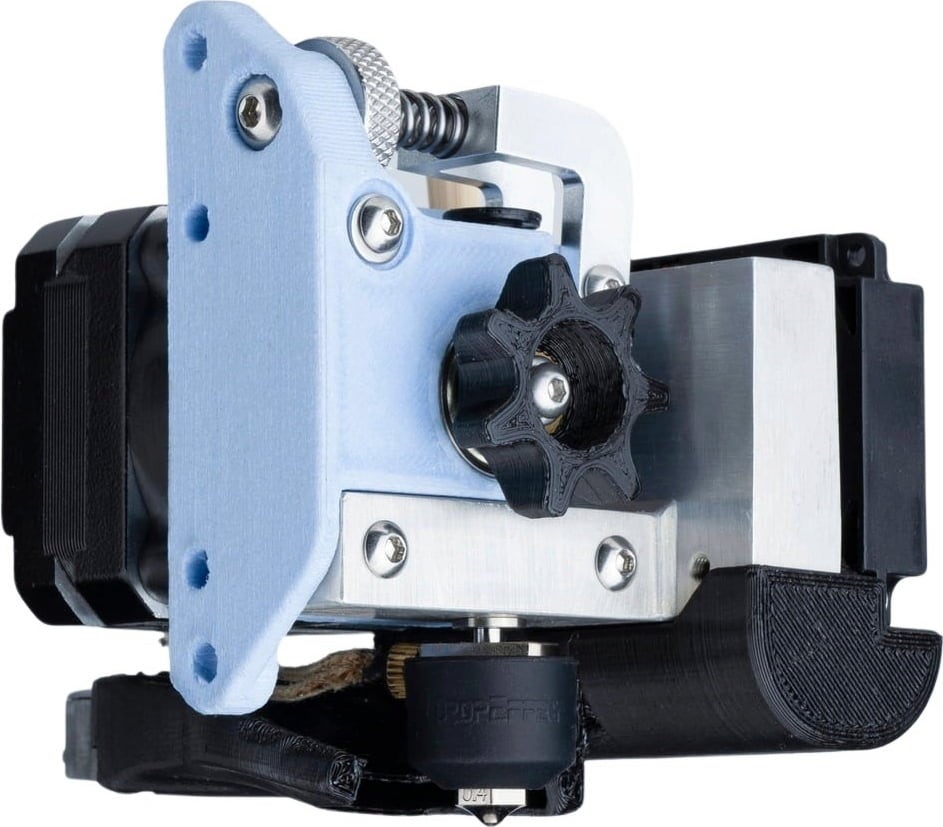

DropEffect OmniaDrop V3, Hardware Kit

OmniaDrop V3 от DropEffect е изключителен екструдер "All-in-One", предназначен за печат както на гъвкави, така и на влакнести материали. Основното тяло на екструдера е изработено от композитни влакна PA-GF, които имат висока якост и леко тегло.

Малка планетна предавка, но силна сила на екструдиране

OmniaDrop V3 разполага с пестяща място планетарна редукторна глава със сила на екструдиране от 100N, което прави екструдера способен да печата дори с най-предизвикателните материали! Предавателното отношение 5:1 означава, че е необходим нисък въртящ момент за задвижване на филамент с диаметър 1,75 mm или 3 mm.

Тъй като се изисква нисък въртящ момент, OmniaDrop V3 е оборудван с лек и компактен стъпков двигател Nema17 с базово тегло от 250 g, което също поддържа теглото на целия екструдер много по-ниско.

Двойна задвижваща система от закалена стомана

За неплъзгащо и сигурно задържане на филамента, OmniaDrop V3 използва две задвижващи зъбни колела, изработени от закалена стомана с HRC твърдост 60+ и близки, остри зъби. RNC покритие, което постига твърдост на повърхността до HV3300+, осигурява дълъг експлоатационен живот на зъбните колела.

Докато главното задвижващо зъбно колело се задвижва от планетното зъбно колело, празното зъбно колело се задвижва от главното задвижващо зъбно колело с два сачмени лагера.

Специално разработена охладителна система против изкривяване

OmniaDrop V3 има специална охладителна система, която минимизира риска от изкривяване. Охлаждащият блок е разработен по такъв начин, че охладеният въздух тече вертикално нагоре, така че течението от охлаждащия блок да не засяга отпечатания модел.

Геометрията на охладителя на компонентите също е подобрена, за да разсейва бързо топлината на екструдирания филамент и по този начин да се постигне по-висок охлаждащ ефект върху по-голяма площ.

Вентилатор за охлаждане на компоненти

Към екструдера е добавен вентилатор за частично охлаждане. Имате нужда от това, когато печатате някои полимери като PLA и TPU, но охлаждащият вентилатор също е полезен, когато печатате мостове и други прецизни детайли, тъй като предотвратява извиването на надвесите.

Пръстен нагревател като хотенд

Екструдерът разполага с нагревателен модул за бързо измерване и контролиране на температурата с помощта на медно-никелиран пръстеновиден нагревател (280 °C, 50 секунди), който се използва и като хотенд. Предимствата му са:

• равномерна плътност на мощността около дюзата,
• по-добро разпределение на температурата,
• по-бързо измерване на температурата,
• U- или O-образен вентилатор за охлаждане на компоненти може да бъде поставен по-близо до дюзата.

Къс път на филаментите за по-прецизна работа с гъвкави филаменти

Охлаждащите ребра бяха поставени отстрани на охлаждащия блок с цел да направят пътя на филамента възможно най-къс. Този скъсен път на филамента гарантира, че екструдерът реагира по-бързо и по-прецизно и че не се получава прегъване. Острите зъбци на двете задвижващи колела захващат филамента особено здраво от двете страни, което означава, че тя се натиска не само плавно, но и равномерно в хотенда.

Такава комбинация от къс път на филамента и силни задвижващи зъбни колела позволява печат на всякакъв вид гъвкав филамент!

Съвместимост с E3D дюзи

OmniaDrop V3 е съвместим с E3D дюзи. Екструдерът се доставя с оригинална месингова дюза с диаметър 0,4 mm.

Симетричен хардуерен дизайн

Всички хардуерни компоненти на OmniaDrop V3 са изградени симетрично, което означава, че екструдерът може да се монтира в огледален образ.

Основното тяло на екструдера също е 3D отпечатано и може да бъде преработено според индивидуалните желания на потребителя.

Списък с аксесоари:

• 1 x H2.5 шестостенен ключ
• 1 x H2.0 шестограмен ключ
• 1 x H1.5 гаечен шестограм
• 1 * шайба
• 1 x термична силиконова грес (0,5 g)
• 2 x вложки с резба M3
• 4 x вложки с резба M2
• 1 x отворен гаечен ключ H6.0
• 1 x удължителен кабел за вентилатор 5 cm - JST-XHP
• 1 x термисторен удължителен кабел 5 cm - JST-XHP
• 1 x удължителен кабел за мотор 5 cm - JST-XHP
• 1 x удължителен кабел за нагревател 5 cm
• 1 x удължителен кабел за вентилатор 5 cm - DuPont
• 1 x удължителен кабел за мотор 5 cm - DuPont
• 1 x термисторен удължителен кабел 5 cm - DuPont

Тук можете да прочетете полезни инструкции за сглобяване.

Тук можете да видите полезни инструкции за печат.
