BIGTREETECH Kraken V1.1

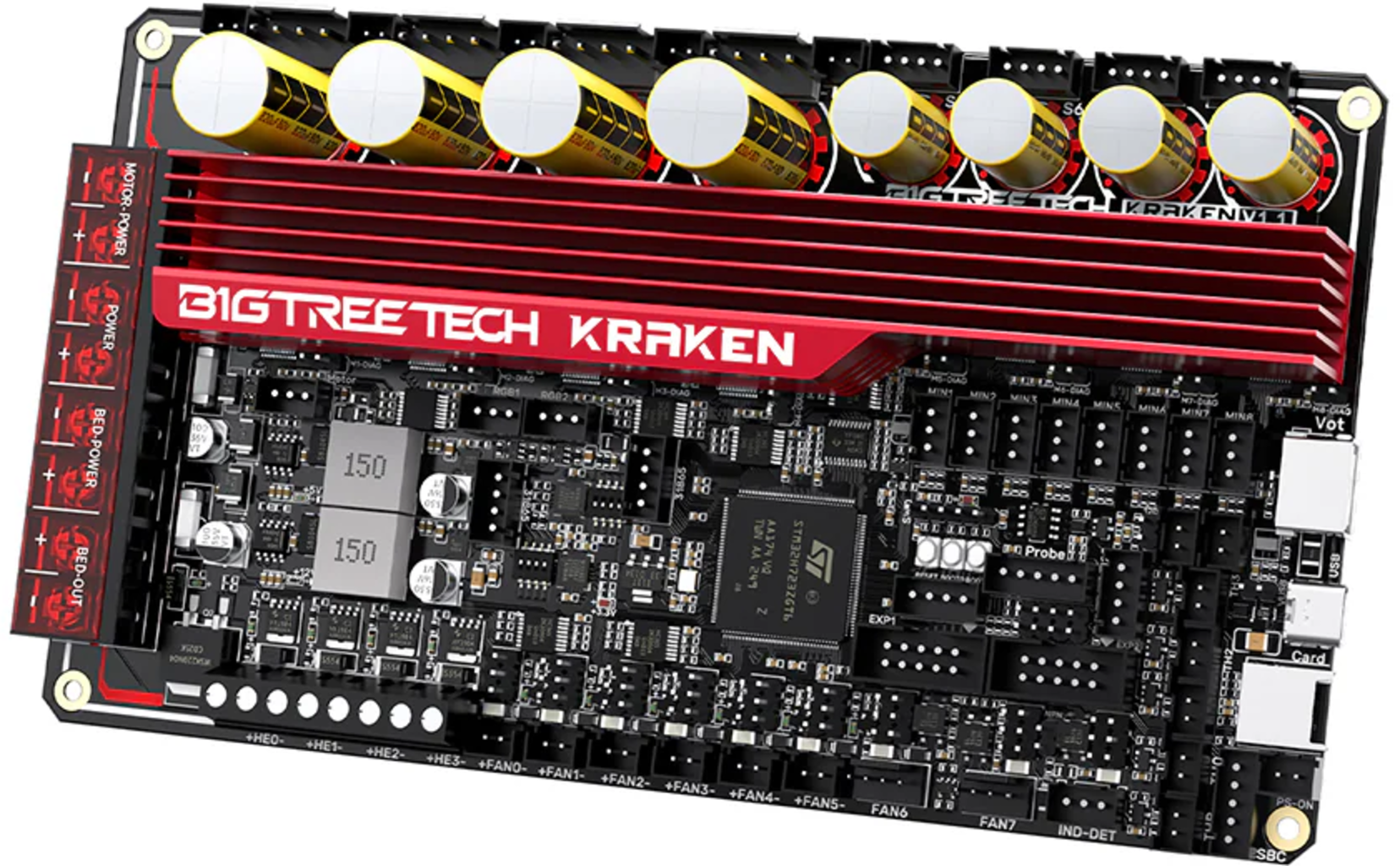

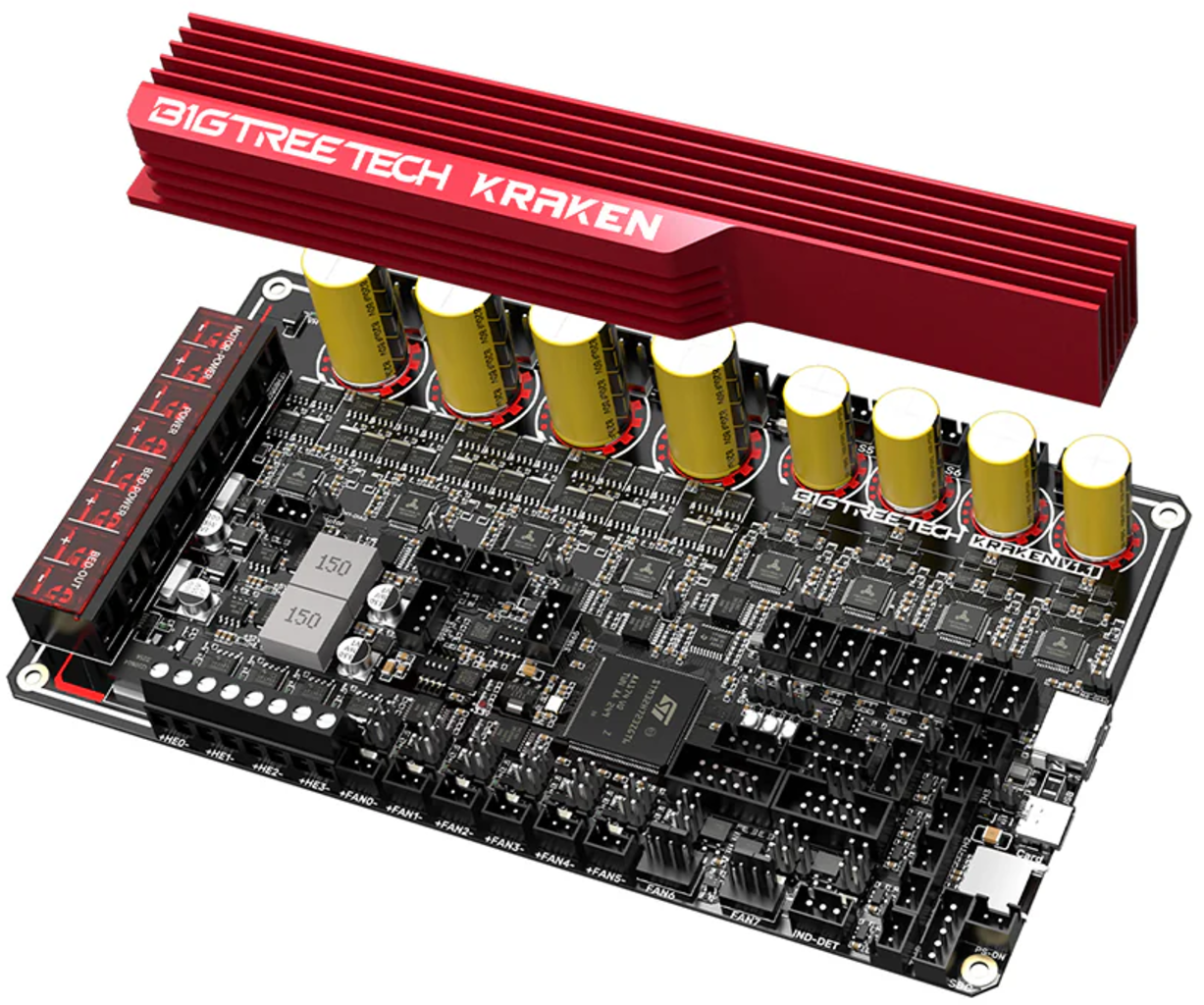

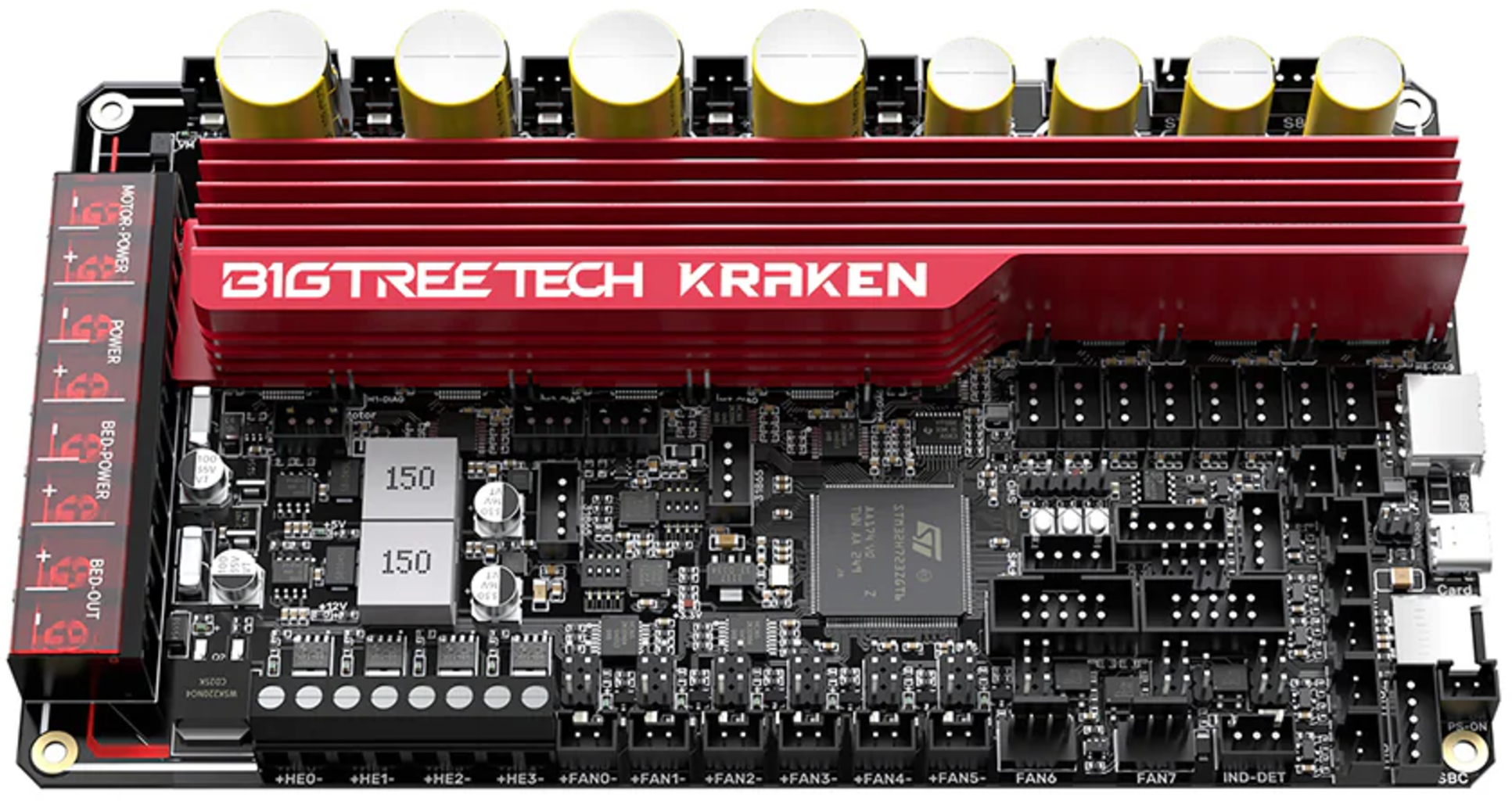

BIGTREETECH Kraken V1.0 е 32-битова дънна платка, създадена специално за голямоформатни 3D принтери. Тя разполага с вградени драйвъри за високо напрежение и висок ток, което улеснява свързването и значително намалява нуждата от допълнителни модули. Компактният дизайн и вградените охлаждащи радиатори с ID-дизайн осигуряват ефективно разсейване на топлината.

STM32H723ZGT6 микроконтролер за висока производителност

Благодарение на високоскоростния и съвместим с Marlin, Klipper и RRF STM32H723ZGT6 чип, можеш значително да повишиш ефективността на своя 3D принтер.

⇒ 550 MHz 32-битова основна честота, ARM Cortex-M7 процесор с ядро за висока производителност.

Широка съвместимост и лесно управление

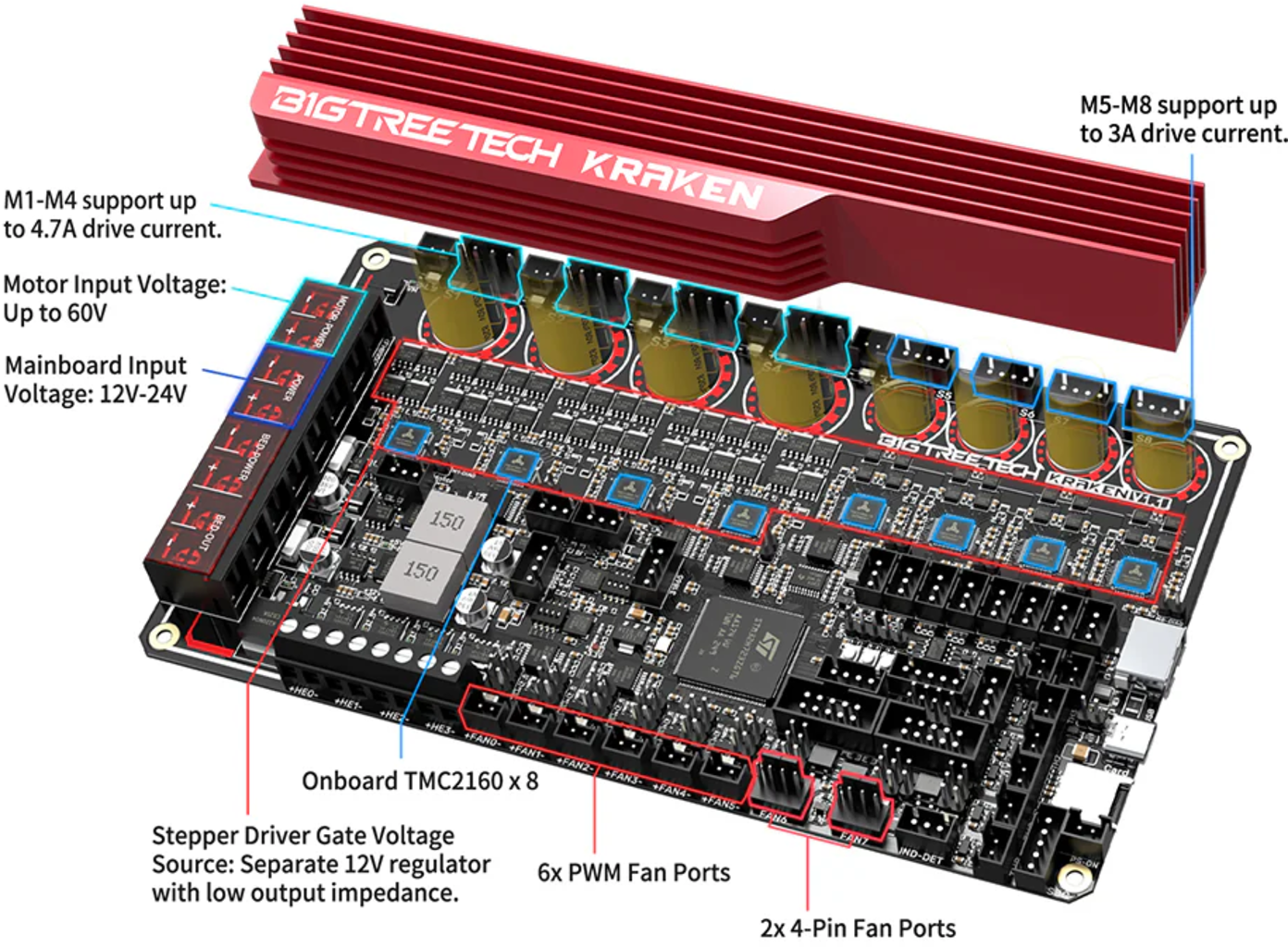

Kraken разполага с 8 драйвъра TMC2160, които поддържат диапазон от 24V до 60V, осигурявайки не само съвместимост, но и по-висока ефективност. Топлинните загуби са намалени с 52%, удължавайки живота на компонентите.

Едновременна работа с два екструдера

Мощният чип H723 позволява едновременна работа на два екструдера, подобрявайки производителността без компромис с качеството. Чрез двете CAN-интерфейсни връзки могат да се свържат директно два EBB модула.

Гъвкава свързаност

Платката може да бъде свързана към SBC компютри като BTT PI или Raspberry Pi. Има отделен порт за захранване за повече удобство при използване.

Прецизен температурен контрол

Kraken поддържа два канала MAX31865 и два PT100/PT1000 за точно управление на температурата.

Изход за висок ток

Слотове M1–M4 поддържат до 8A, а M5–M8 до 3A – идеално за мощни мотори с подобрен контрол.

Два JST CAN-съвместими порта

CAN модулът осигурява стабилна комуникация и лесно свързване на устройства като EBB SB2240/2209.

Цялостна защита на дънната платка

► eFuse със защита от автомобилен клас:

eFuse предпазва от повреди чрез бързо изключване при претоварване и автоматично възстановяване. Осигурява защита от пренапрежение, обратно свързване и късо съединение.

► Thermistor защита от изтичане:

Допълнителни защитни схеми предпазват чиповете и гарантират надеждна работа.

► 4 x 820uF/80V + 4 x 560uF/80V за стабилно захранване.

GITHUB

Съдържание на комплекта:

• 1 x BTT Kraken
• 1 x кутия
• 1 x USB-C кабел
• 1 x комплект за кримпване
• 1 x комплект джъмпери
• 1 x черно пате от BTT
• 1 x стикер BTT x Klipper
• 1 x стикер BTT

Технически спецификации:
